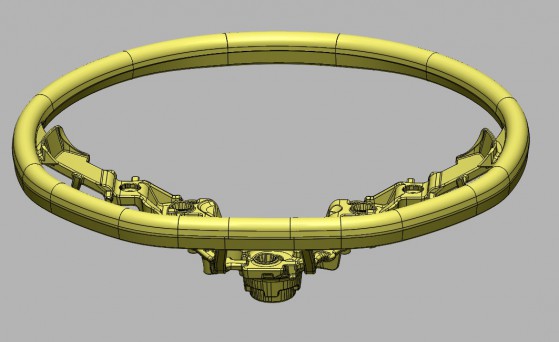

上圖為3D掃描所得之stl檔
當產品需要大量生產或3D圖檔遺失時,可經由3D掃描後再經過一次逆向繪圖得到圖檔,以方便做機構修改及開模大量生產或加工。

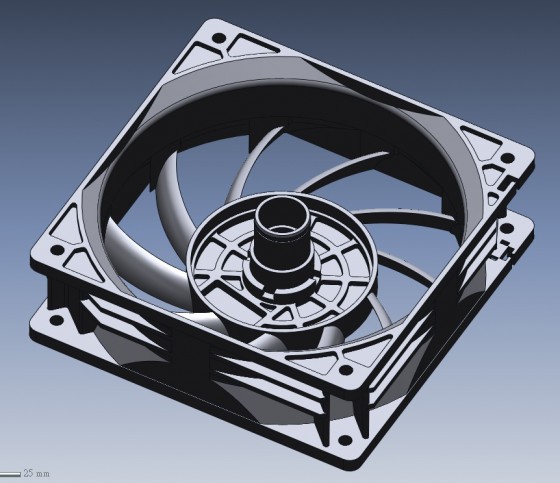

上圖為逆向繪圖所得之stp檔
將所需逆向工程的實體,利用3D掃描機取得stl檔
再經由逆向繪圖取得完整之3D檔(stp.igs.x_t...)
但因為光只能直線前進,故3D掃描機無法直接取得管路內部之構造,
需要用特殊方法讓3D掃描機取得裡面管路構造
再經由逆向繪圖取得完整之3D檔(stp.igs.x_t...)但是光學元件逆向牽扯到透光率及折射率甚至反射角度所以3D掃瞄機的準確度就非常重要了
